鉄骨構造物の製造における「パネル接合」工程は、鋼板を接合・溶接して所定の寸法の部材に組み立てる上で極めて重要なステップです。製鉄所から供給される鋼板は長さと幅に制限があることが多く、大型H形鋼、箱型柱などの部材の切断寸法に直接適合させることができません。そのため、フランジ板とウェブ板を工場内で突合せ溶接して、完全な基材を形成する必要があります。パネル接合の品質は、部材全体の強度、設置精度、構造安全性に直接影響するため、鉄骨構造物の製造において厳密に管理しなければならない重要な工程の一つです。

パネル接合の種類

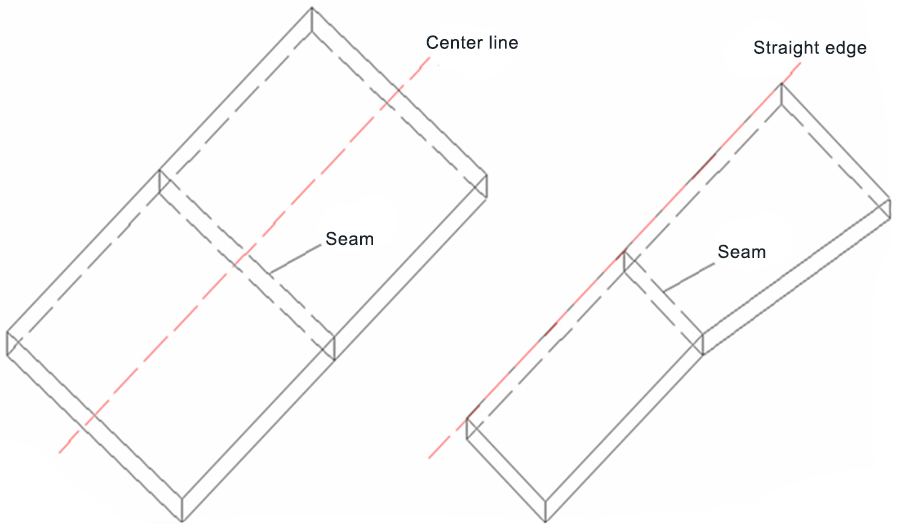

鋼構造パネルの接合には、主にフランジ板接合とウェブ板接合の2種類があります。フランジ板とウェブ板の接合部には2つの荷重支持すみ肉溶接があるため、フランジ板の接合部は長手方向の接合は認められず、長手方向のみの接合が許可されます。一方、ウェブ板は長手方向と幅方向の両方で接合が可能で、接合部の形状はパネル配置の要件に応じて十字形またはT字形にすることができます。これら2種類の部材の接合規則の違いを明確に理解することは、適切なパネル配置と応力集中回避の前提条件となります。

パネル接合作業

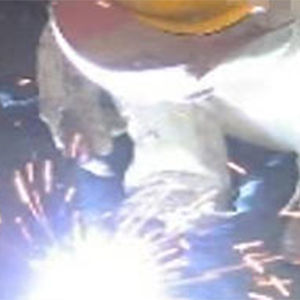

板材の接合には、主にサブマージアーク溶接を用いて効率的な突合せ接合を行います。溶接前に、接合ギャップと開先寸法が工程仕様を満たすように、開先部および両側30mm以内の領域から油、錆、その他の不純物を徹底的に除去する必要があります。同時に、板厚に応じて適切な溶接電流、アーク電圧、溶接速度を選択します。中厚板の場合、ルートパスにCO₂ガスシールド溶接、前面のフィラーパスにサブマージアーク溶接、最終溶接ビードに高電流サブマージアーク溶接を用いるハイブリッドプロセスがよく用いられ、完全な溶け込みと良好な溶接形状を確保します。

プレート組立の重要ポイント

パネルを組み立てる際に考慮すべき重要なポイントは3つあります。

まず、継手の位置を制御します。フランジとウェブの継手は、溶接部の交差や集中を避けるため、200mm以上ずらして配置する必要があります。

第二に、溶接変形を制御する。組み立て時には、クランプを使用して鋼板をしっかりと固定し、対称分割溶接またはスキップ溶接を順次適用する。長尺部品の場合は、ガイドラインを使用して水平にすることも必要となる。

第三に、レイアウト時に溶接収縮を考慮する必要があります。一般的に、最終的な部品寸法が設計要件を満たすように、各溶接箇所で20～30mm、切断継ぎ目で2～3mmの収縮を許容する必要があります。

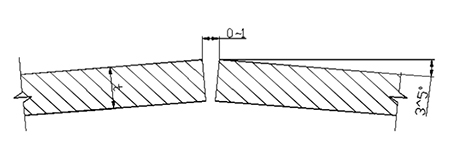

1. 厚さ16mm以下の鋼板の場合、開先加工は不要で、直接サブマージアーク溶接を使用します。

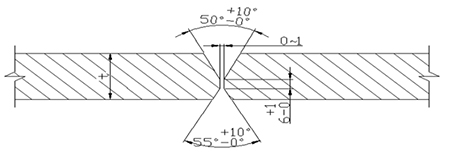

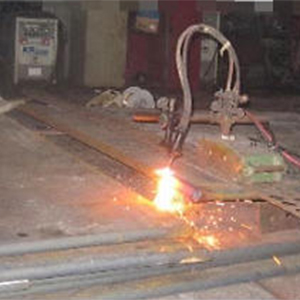

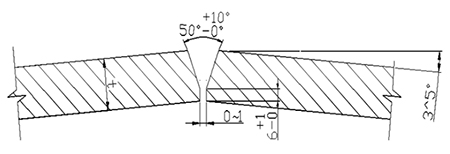

厚さ16mmを超える板材の場合、開先加工が必要です。ルートパスにはガスシールド溶接を用い、フィラーパスとカバーパスにはサブマージアーク溶接を用います。

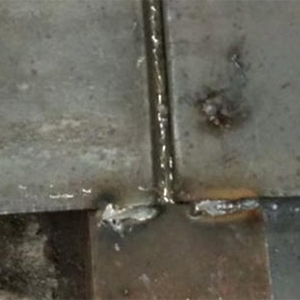

2. アーク始動・消弧板を取り付ける。溶接性は母材と同等以上でなければならない。開先形状は母材と同じで、長さは50mm以上とする。

3．予熱は、溶接する材料と周囲温度に応じて行う必要があります。一般的に使用される鋼材の最低予熱温度は、以下の表に示されています。

周囲温度：-10℃～0℃、20℃以上に予熱してください。最低予熱温度が20℃を超える場合は、より高い予熱温度を使用してください。

適用範囲：溶接面積が2t（t板厚）以上かつ100mm超。

パネル組立検査

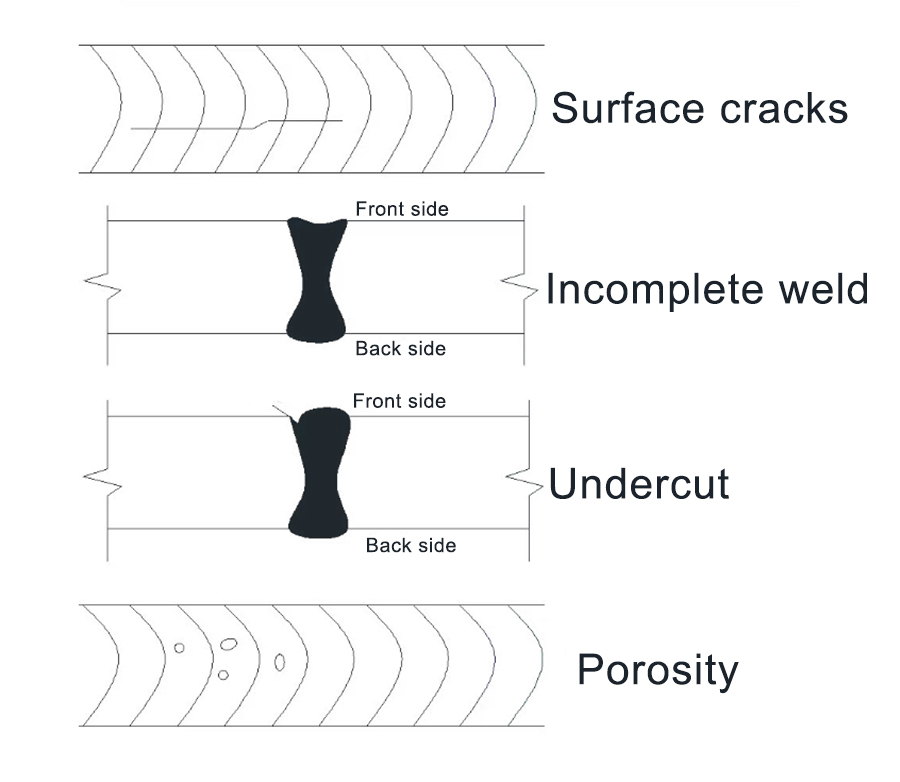

組み立て後、厳密な検査が必要です。目視検査では、主に溶接補強、アンダーカット、気孔、表面亀裂などを確認します。目視検査中は、目と検査対象面との距離を600mm以下にし、照明の明るさを160lx以上にする必要があります。内部品質は、非破壊検査として超音波探傷検査を用いて評価します。クラスIおよびクラスIIのすべての溶接部を検査する必要があります。検査手順および欠陥評価は、GB/T 11345規格に準拠し、溶接部に溶融不良、溶け込み不良、亀裂などの欠陥がないことを確認する必要があります。

パネル組立は鉄骨構造製作における基本工程であり、その技術レベルは後続の組立および溶接の品質の出発点を直接決定します。4つのレベルでの綿密な管理によってのみ、 パネル配置規則、作業仕様、工程の重要事項、および検査基準 鋼材部品の耐荷重能力と耐用年数を供給元から保証することで、構造全体の安全性を確保するための強固な第一防衛線を構築できるだろうか。

さらに詳しい情報が必要な場合やご質問がある場合は、お気軽にYumisteelチームまでお問い合わせください。
