鋼構造プロジェクトに適した締結具を選ぶことは複雑ではありません。しかし、選択を誤ると接合部の破損や手戻りにつながります。このガイドでは、ボルトの等級、コーティング、取り付け方法、規格について説明し、確実に固定され規格に適合する締結具を選定できるようにします。

さまざまな締結具とその用途の紹介

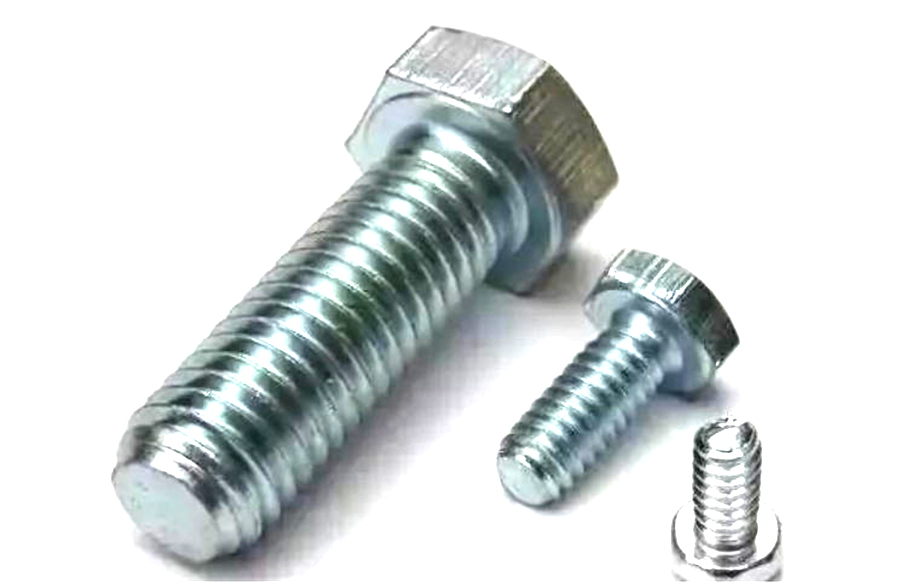

1. ボルト

ボルトは外ねじ付きの軸部と通常は六角形の頭部を備えており、機械や鋼構造物で使用される最も一般的な取り外し可能な締結具です。通常、ナットやワッシャーと組み合わせて使用されます。

種類には、標準六角頭ボルト、角頭ボルト、はめ合い（リーマ穴）ボルト、回り止めボルト、Tスロットボルト、アンカーボルトのほか、鋼構造物向けに特別設計された高強度大径六角頭ボルトがあります。

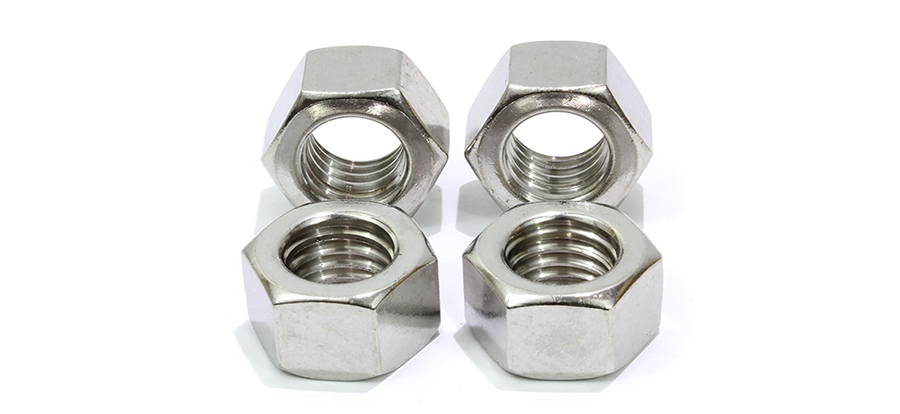

2. ナット

これらはめねじを持つ組み合わせ用締結具です 最も一般的には六角形状で 部品を固定するためにボルトまたはスタッドと併用するよう設計されています。

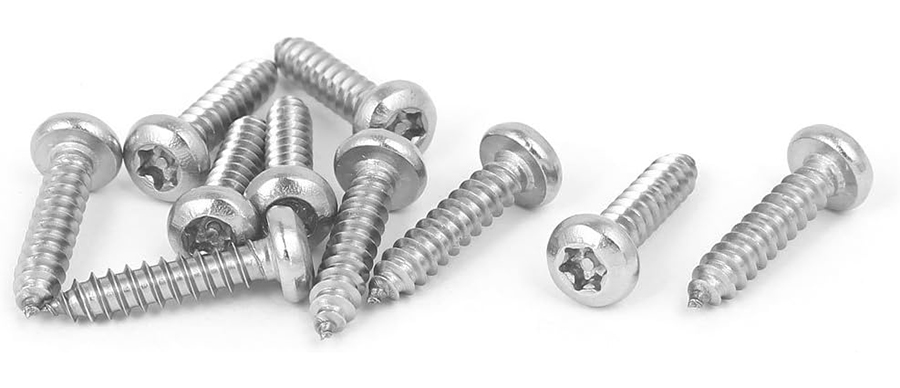

 3. ねじ

一般的に小型で、平頭、皿頭、プラス頭など多様な頭部形状を備えています。ナットと組み合わせるのではなく、通常は加工部品のあらかじめねじ加工された穴に直接ねじ込まれます。主な機能は締結と位置決めです。

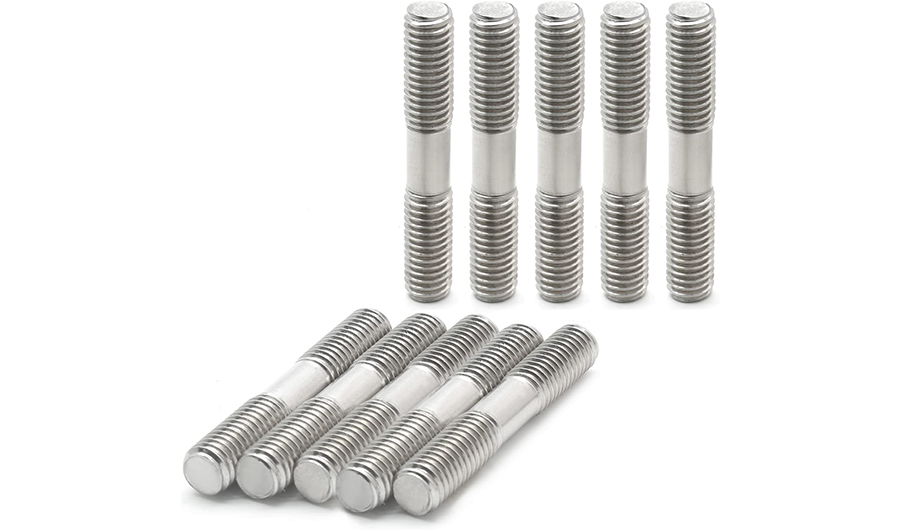

4. スタッド（両端スタッド）

両端に外ねじを備え、中央部は滑らかなねじなし軸部になっています。不等長タイプと等長タイプに分類されます。取り付け時には、一方の端を厚肉の母材部品にねじ込み、もう一方の端を突出させてナットで固定します。標準ボルトでは対応が難しい厚い部品、コンパクトな構造、頻繁な分解が必要な用途に適しており、位置決めや制限機能を提供する用途にも使用されます。

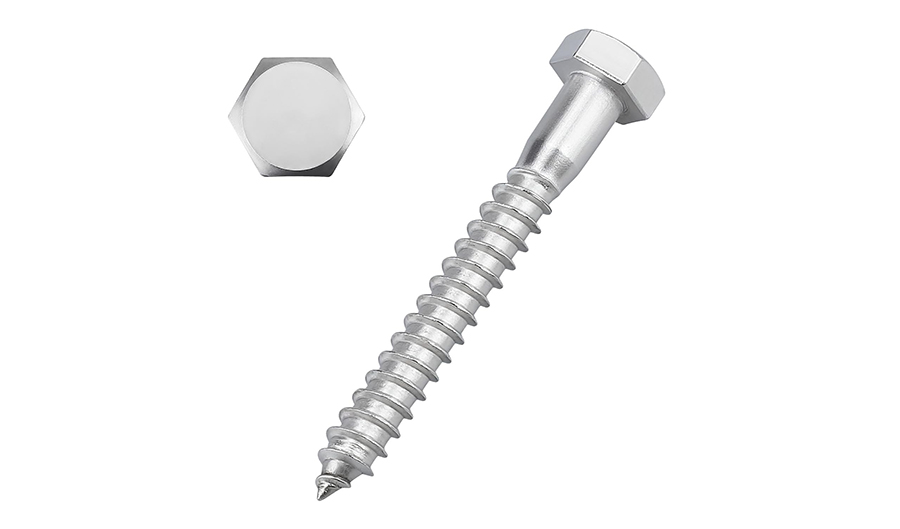

 5. 木ねじ

木材同士の接合専用に設計されたねじで、丸頭や皿頭などさまざまな頭部形状があり、木材へ直接ねじ込むことで固定されます。

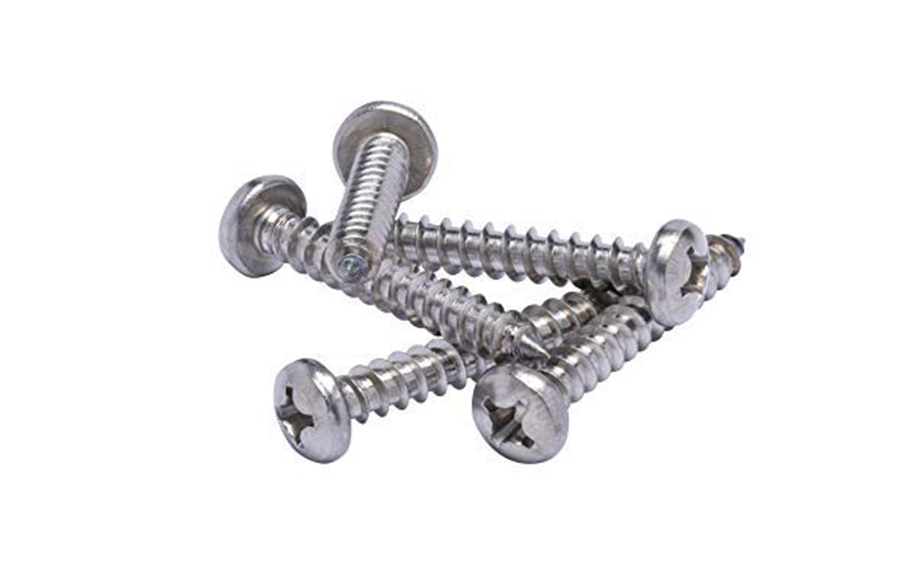

6. タッピンねじ

これらのねじは、ワークピースにあらかじめ雌ねじ加工を施す必要がなく、取り付け時に自身でねじ山を形成します。主に薄板金属、プラスチック、銅、アルミニウムなどの材料を接合するために使用されます。セルフタッピング式のねじロックタイプもあり、優れた耐振動性を提供します。

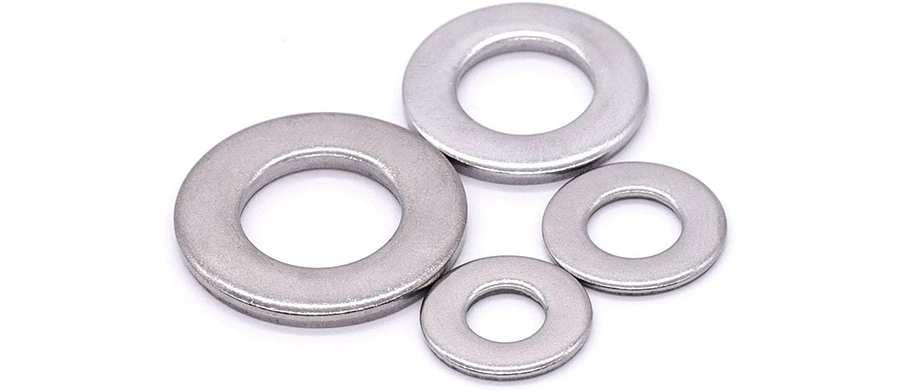

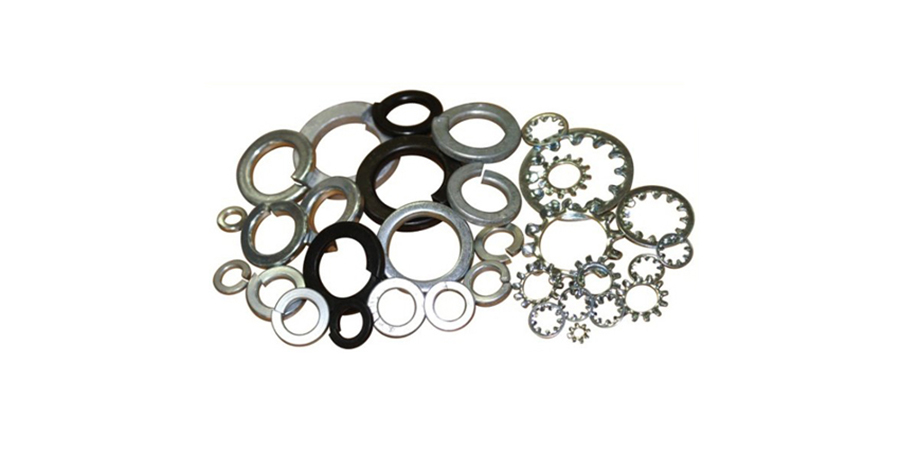

7. ワッシャー

ボルト、ねじ、またはナットとワークピースの接触面の間に取り付けられるワッシャーには、さまざまな種類があります：

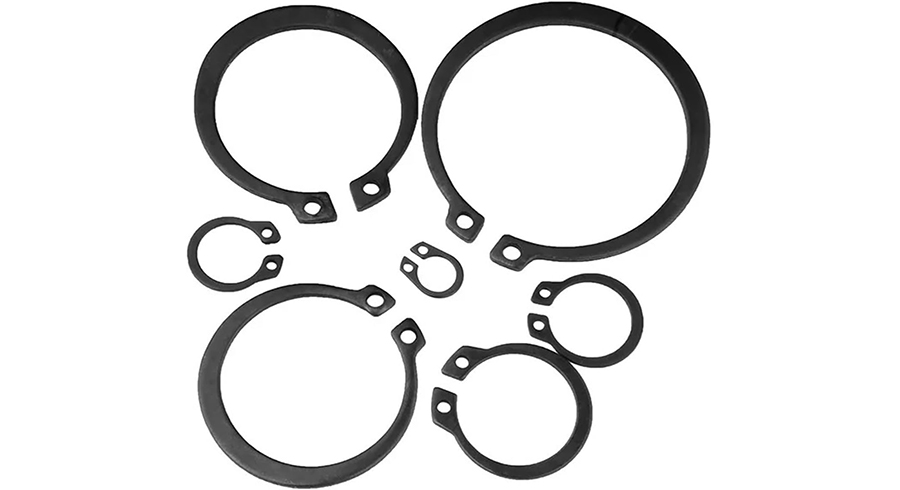

8. 止め輪

主に軸上または穴内部に取り付けられ、部品の軸方向位置決め、固定、および緩み止め機能を提供します。種類には、弾性止め輪、ワイヤー止め輪、ロックリング、軸端止め輪などがあり、さまざまな荷重条件や位置決め要件に対応する各種形状があります。

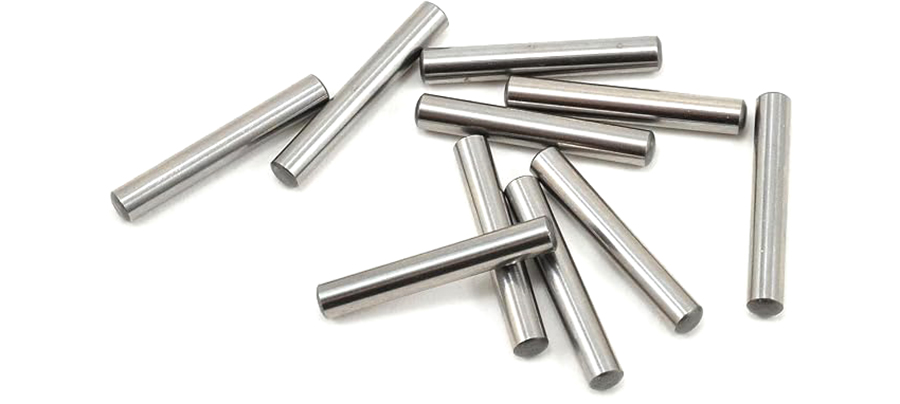

9. ピン

主に位置決めに使用されますが、部品の接続や緩み防止の役割も果たします。一部のピンは安全用の過負荷保護部品として機能することもあります。

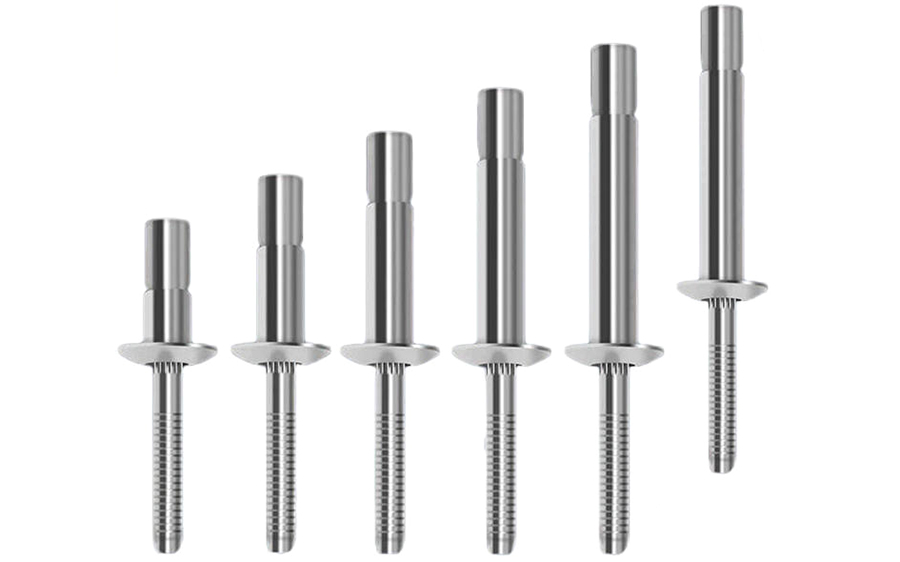

10. リベット

これらの締結部品は、ねじ山のない軸部と一端にあらかじめ形成された頭部を備えています。ハンマー打撃や圧縮による変形によって恒久的な接続を実現するため、取り外し不可能な締結部品です。製造工程によって熱間鍛造リベットと冷間成形リベットに分類され、中空または半中空リベットは、革、プラスチック、木材などの軽量材料の接合によく使用されます。

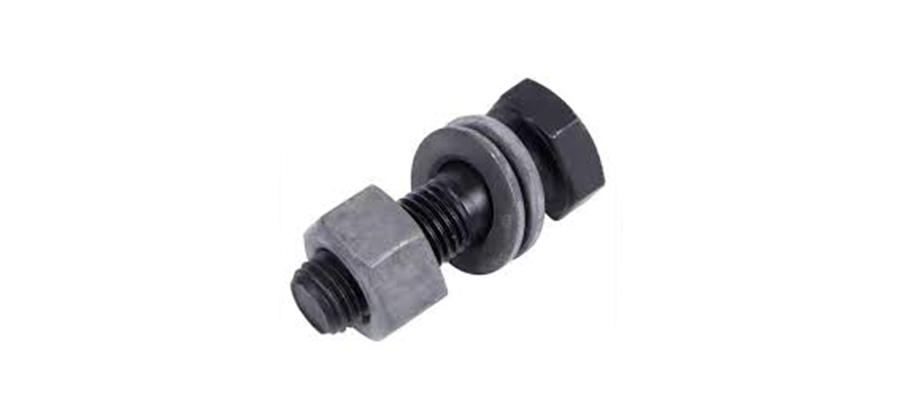

11. 締結部品アセンブリ

これは、ボルト、ねじ、またはタッピングねじとワッシャーを組み合わせた複合締結部品です。ワッシャーが外れることなく自由に回転できるよう設計されており、締結接続にはユニット全体として使用されます。

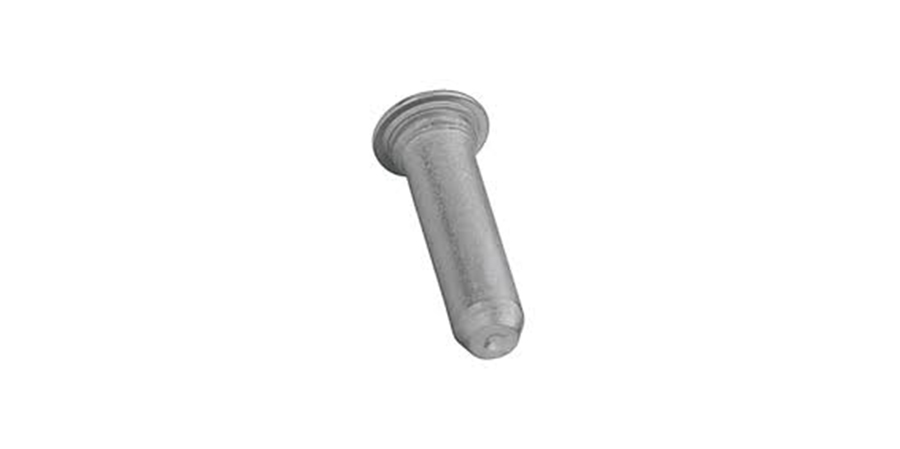

12. その他の締結部品

溶接スタッドに代表されるもので、主に鋼構造物の溶接接合など、特殊な用途に使用されます。

 締結部品選定の原則

標準化

製造および組立効率を向上させるため、単一の設備またはプロジェクト内で使用する締結部品の種類を最小限に抑えます。

費用対効果と実用性

コスト管理のため、市販されている標準部品の使用を優先します。

要件に基づく選定

使用環境、荷重の大きさ、精度要件、ねじ仕様、機械的特性を考慮して、締結部品の種類と等級を決定します。
