溶融亜鉛めっき（HDG）は、製造された鋼材および鉄製品を約830°F（443°C）の溶融亜鉛浴に浸漬してコーティングする工程です。鋼中の鉄と溶融亜鉛の間で起こるこの冶金反応により、強固に結合した一連の亜鉛・鉄金属間化合物層が形成され、その上に純亜鉛の外層が形成されます。

HDGの工程

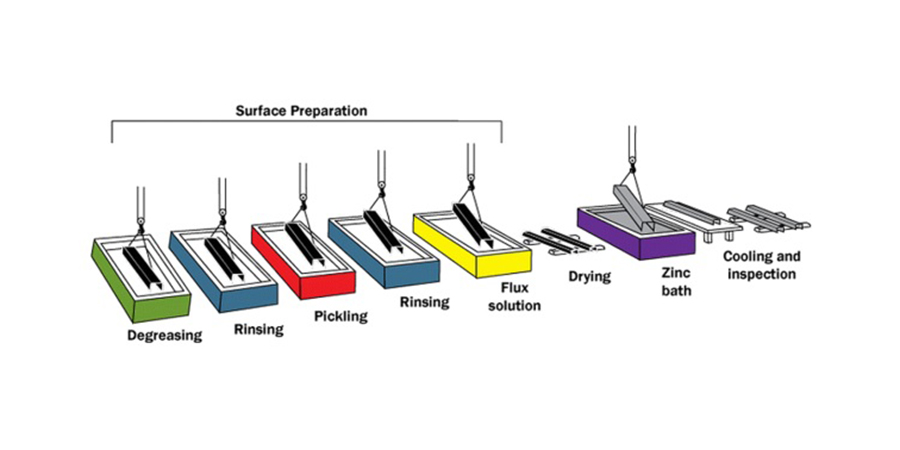

溶融亜鉛めっき工程は、表面処理、めっき、検査という3つの基本段階で構成されています。

表面処理

鋼材は、反応性のある表面を確保するために、厳密な洗浄工程を受けます。通常、有機汚染物質を除去するための苛性洗浄、ミルスケールや錆を除去するための希酸溶液（加熱した硫酸または常温の塩酸）による酸洗、そして残留酸化物を除去し、めっき前に新たな酸化物の形成を防ぐための水溶液（通常は塩化亜鉛アンモニウム）によるフラックス処理が行われます。

亜鉛めっき

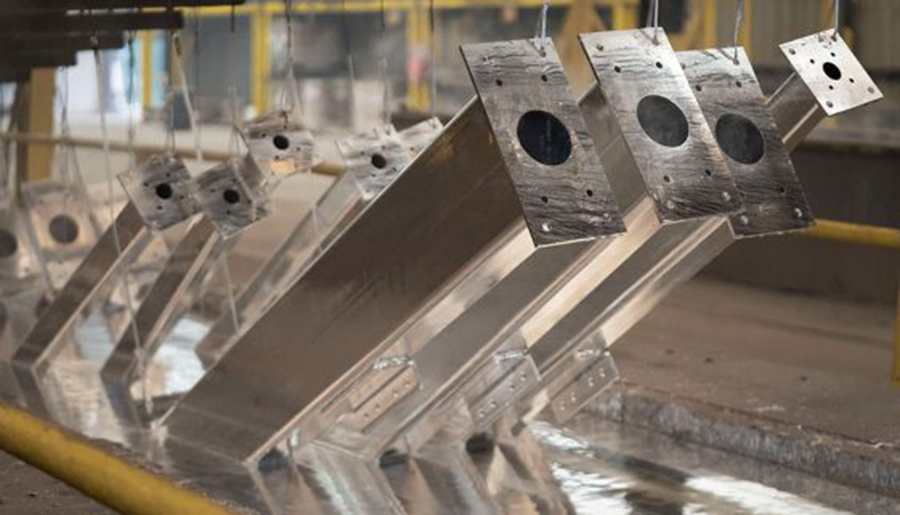

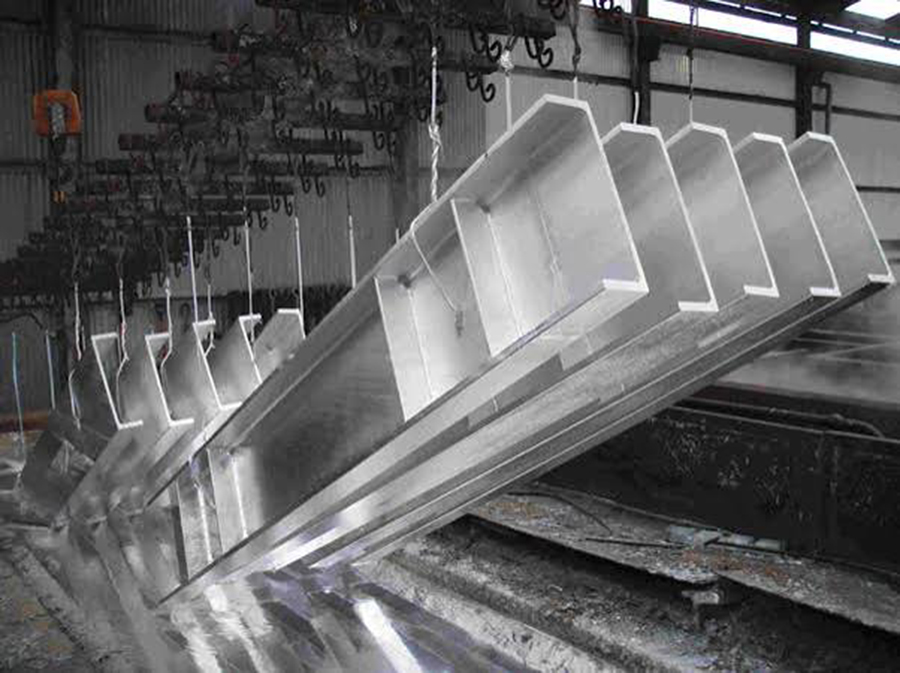

処理済みの鋼材は、純度98%以上の亜鉛を含む溶融亜鉛浴に完全に浸漬されます。浴温は約830°F（443°C）に維持されます。浸漬中、鋼材中の鉄は亜鉛と冶金的に反応し、亜鉛・鉄合金層を形成します。鋼材はゆっくり引き上げられ、余分な亜鉛を排出するとともに、滑らかで均一なコーティングを確保します。

検査

最終段階では、完成したコーティングについて、均一性、厚さ、およびEN ISO 1461やASTM A153などの仕様への適合性を検査します。

HDGの主な利点

溶融亜鉛めっきは、利用可能な腐食保護システムの中でも最も効果的なものの一つとして広く認識されており、他のコーティング方法では得られないさまざまな利点を提供します。

陰極（ガルバニック）防食

亜鉛は鋼に対して陽極となるため、優先的に腐食することで下地の鋼材を保護します。コーティングに傷や損傷が生じた場合でも、周囲の亜鉛が犠牲となって、最大¼インチ離れた露出した鋼材部分まで保護します。

バリア保護

密着性の高いコーティングは、水分や酸素など腐食に必要な環境要素から鋼材を隔離する、侵入不可能な金属バリアを提供します。

耐久性と長寿命

溶融亜鉛めっきコーティングは、長期間にわたりメンテナンス不要の耐用年数を提供することで知られています。亜鉛・鉄合金層は母材の鋼より硬く、優れた耐摩耗性を備えています。多くの大気環境において、HDG鋼材は50～75年以上にわたり構造物を保護できます。

完全な被覆

浸漬工程により、端部、角部、中空構造物の内部を含むすべての表面に均一なコーティングが施されます。

持続可能性

亜鉛は天然で完全にリサイクル可能な材料です。亜鉛めっき鋼材の長い耐用年数は、メンテナンスや交換に伴う環境負荷を低減し、インフラや建設プロジェクトにおける持続可能な材料選択となります。

HDGの用途

溶融亜鉛めっき鋼材は、多くの産業分野で重要な材料です。建設分野は依然として最大の消費分野であり、構造フレーム、屋根、橋梁、高速道路インフラにHDG鋼材を使用しています。自動車産業では、車両寿命を向上させるため、ボディパネルや構造部品に利用されています。その他の主要市場には、再生可能エネルギー（太陽光発電架台システムや風力タービン構造物）、公益事業、データセンター、農業、産業製造などがあります。

溶融亜鉛めっきは、100年以上にわたって使用されている実績のある経済的な腐食防護方法です。鋼材を溶融亜鉛に浸漬することで、強固なコーティングを形成します。橋梁、フェンスなどに適しており、最小限のメンテナンスで長い耐用年数を実現します。その仕組みを理解することで、長期間にわたり耐えられる構造物の構築に役立ちます。

さらに詳しい情報やお問い合わせが必要な場合は、お気軽にYumisteelチームまでご連絡ください。
