英語略語

意味

TIG

アルゴンアーク溶接

MIG

アルゴンシールド溶接

MAG

CO2／混合ガスシールド溶接

GMAW

ガスメタルアーク溶接（一般用語）

SMAW

手動金属アーク溶接（被覆アーク溶接）

FCAW

フラックス入りワイヤアーク溶接

SAW

サブマージアーク溶接

LBW

レーザービーム溶接

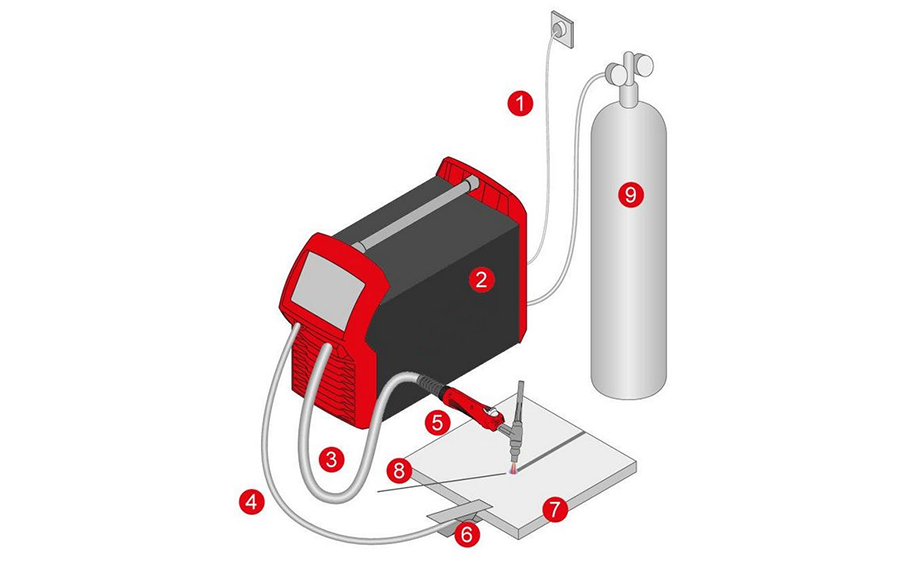

原理

非消耗性のタングステン電極と不活性ガス（例：アルゴン）によるシールドを使用し、アークで母材を溶融させながら、溶加材を手動で溶融池に供給する。

特徴

熱影響部が小さく、清潔で美観に優れた溶接部を形成する。精密溶接に適しているが、高い技能が必要で効率は低い。

用途

非鉄金属（ステンレス鋼、アルミニウム合金、チタン合金）および高い溶接品質と外観が求められる精密部品。

原理

ソリッドワイヤを電極および溶加材として使用し、不活性ガスによるシールドと連続ワイヤ送給を利用する。

特徴

高効率で、良好なビード形成と少ないスパッタが特徴。全姿勢溶接に適しているが、環境条件の影響を受けやすく、防風対策が必要である。

用途

ステンレス鋼、アルミニウム、銅などの金属に適用され、大量生産や自動溶接に適している。

原理

MIGと類似しているが、シールドに活性ガス（例：CO2または混合ガス）を使用し、そのガスが冶金反応に関与する。

特徴

より安定したアーク、深い溶込み、低コストが特徴であるが、比較的多くのスパッタが発生する。

用途

炭素鋼、低合金鋼など。一般的に鉄骨構造、自動車製造、および同様の分野で使用されます。

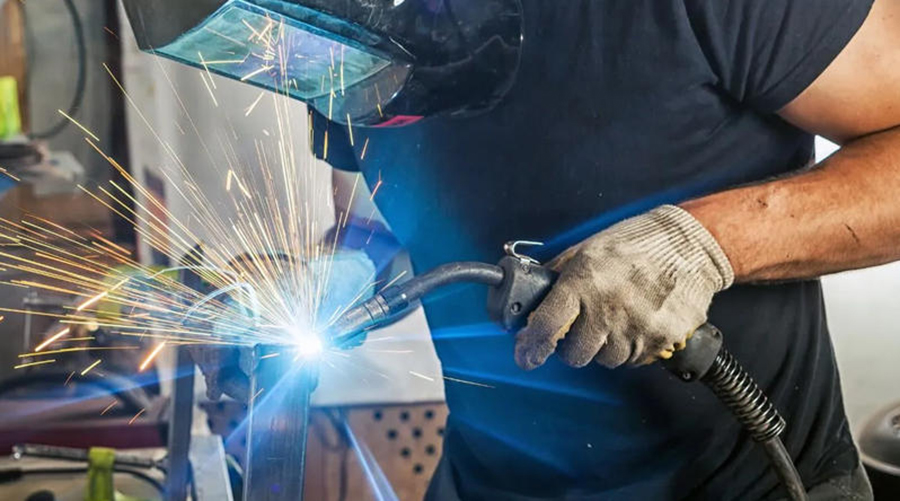

原理

MIGおよびMAGの両方を含む総称です。ガスシールドと溶接ワイヤの溶融によって溶接を行います。

特徴

MIGとMAGの利点を組み合わせ、ガスおよびワイヤの種類を柔軟に選択でき、幅広い用途に対応します。

用途

さまざまな金属および合金に使用でき、半自動または自動溶接に適しています。

原理

フラックス被覆電極を使用します。電極と母材の間にアークが発生し、被覆材がシールドガスとスラグを生成します。

特徴

設備が簡単で持ち運び可能です。全姿勢溶接が可能ですが、効率は低く、溶接品質は作業者の技能に大きく依存し、スラグの発生が一般的です。

用途

建設、保守、および現場作業に使用され、炭素鋼、鋳鉄などに適しています。

原理

内部にフラックスを含むフラックス入りワイヤを使用します。溶接中にフラックスがシールドガスとスラグを生成し、自己シールドまたはガスシールド方式での作業を可能にします。

特徴

溶着速度が高く、気孔への耐性が強く、厚板溶接に適しています。ただし、ヒュームが発生するため換気が必要です。

用途

造船、橋梁建設、重機保守に使用され、炭素鋼、ステンレス鋼などに適しています。

原理

粒状フラックス層の下でアークが燃焼します。ワイヤは自動供給され、溶融したフラックスがシールドガスとスラグを形成します。

特徴

非常に高い効率、安定した溶接品質、アーク光やヒュームがないことが特徴です。ただし、設備は複雑で、主に平姿勢での長い直線溶接に適しています。

用途

厚板溶接、圧力容器、橋梁、およびその他の大型構造物に使用され、炭素鋼、ステンレス鋼などに適しています。

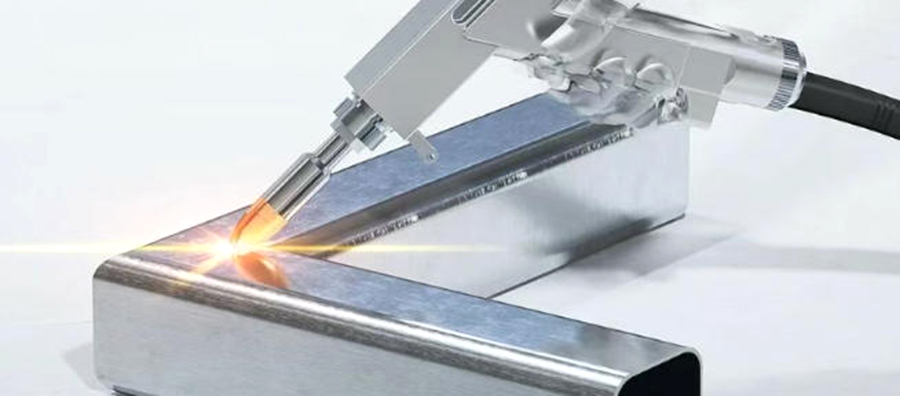

原理

集束したレーザービームを使用して母材を溶融し、高精度な溶接を実現します。

特徴

高精度、小さな熱影響部、最小限の変形、および自動化への適性があります。ただし、設備コストが高く、ワーク表面の清浄度に厳しい要件があります。

用途

航空宇宙、電子機器、医療機器、精密板金加工などに使用され、幅広い金属および合金に適しています。
