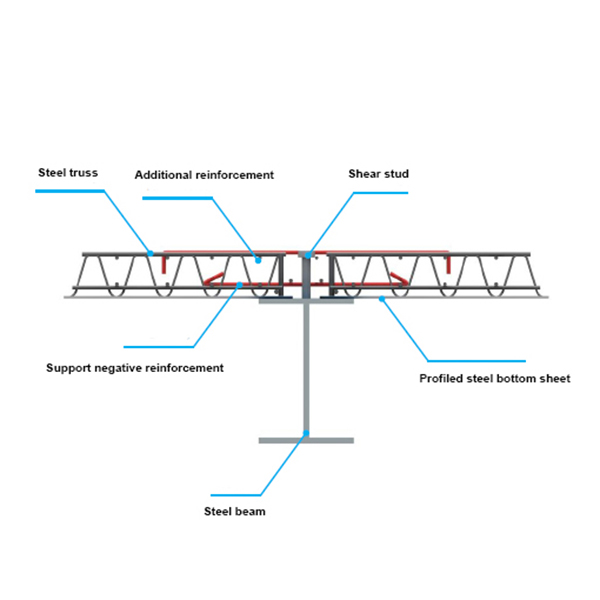

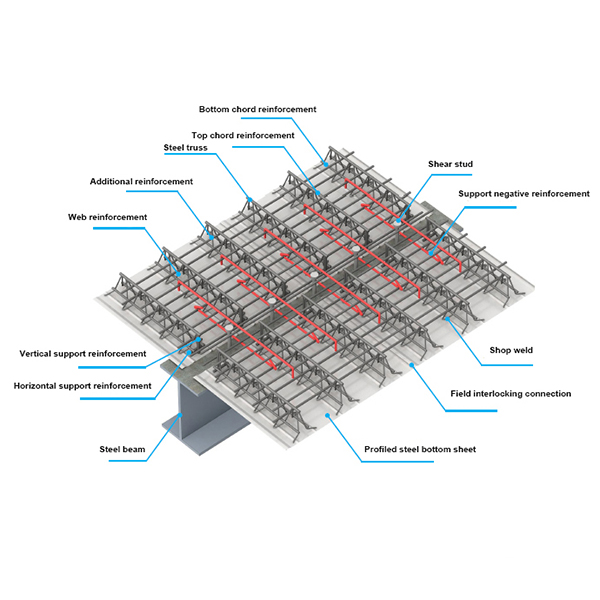

梁上重ね継手詳細

左側図

注記:

1. 端部梁に重ねて設置する形鋼鋼板の場合、鋼梁上の支持長さは75 mm以上、コンクリート梁上の支持長さは100 mm以上とする。

2. 中間梁に重ねて設置する形鋼鋼板の場合、鋼梁上の支持長さは50 mm以上、コンクリート梁上の支持長さは75 mm以上とする。

3. 形鋼鋼板はスポット溶接により鋼梁に固定し、各谷部につき少なくとも1箇所の溶接点を設ける。連続する鋼板を中間支持鋼梁に接続する場合、各鋼板につき2箇所以上の溶接点を確保することを条件として、溶接点数を適宜減らすことができる。

4. スタッド中心から鋼梁上フランジ端部または埋込み部材端部までの距離は35 mm以上とする。埋込み部材を有するコンクリート梁の場合、上フランジ端部までの距離は60 mm以上とする。

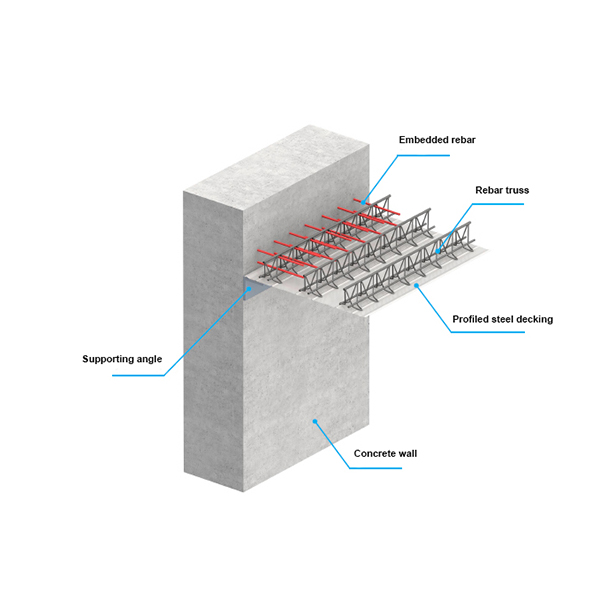

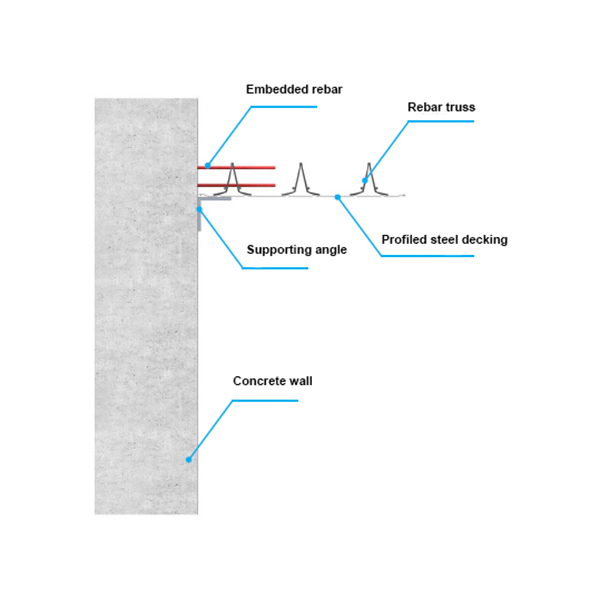

コンクリート耐震壁との接合詳細

左側図

注記:

1. 合成床版が耐震壁側面で支持される場合、合成床版との接続のため、耐震壁内に接続用の補強筋をあらかじめ設けることが望ましい。

2. 耐震壁側面の固定具の固定には拡張ボルトを使用してはならない。代わりに埋込み部材をあらかじめ設置し、溶接により固定する。

3. アングル鋼の仕様はL70×5以上とし、溶接脚長は5 mm以上とする。

4. 施工手順：耐震壁配筋結束 → 埋込み部材設置 → 耐震壁コンクリート打設 → アングル鋼設置 → 床デッキ設置 → スタッド溶接 → 構造配筋結束。

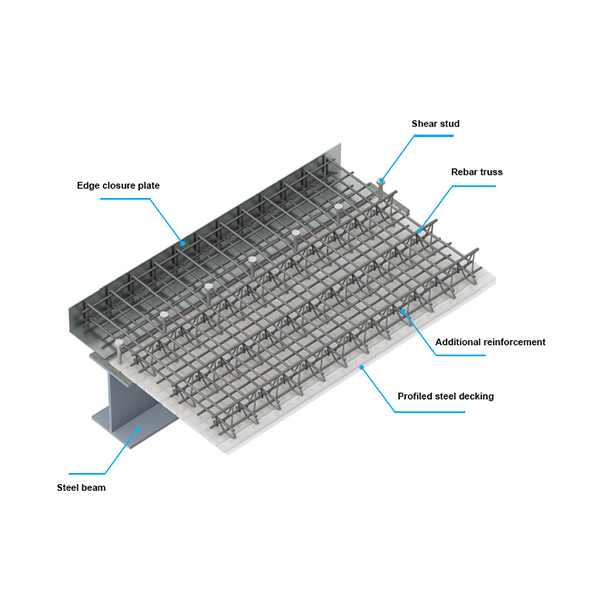

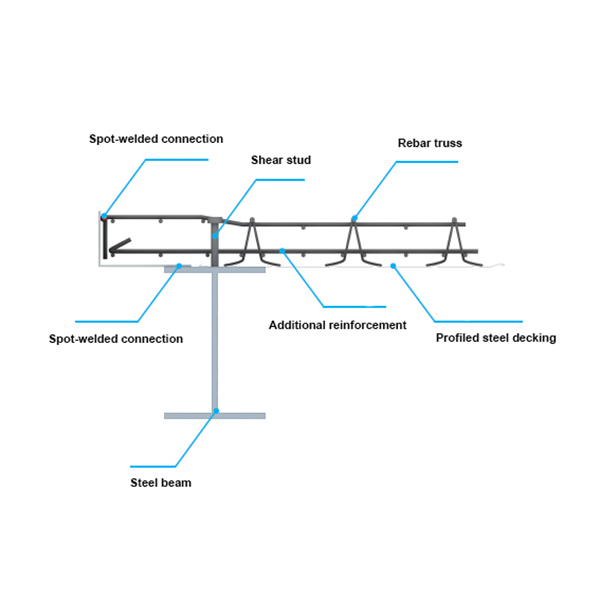

カンチレバー断面詳細

左側図

注記:

1. 施工段階における永久荷重が3 kN/m²未満の場合、端部閉鎖板（Q235）の厚さは以下のとおりとする：カンチレバー長さa ≤ 80 mmの場合、板厚t = 1.2 mm；80

2. 端部閉鎖板と鋼梁上フランジの重ね長さは50 mm以上とする。断続すみ肉溶接を使用し、溶接長さは25 mm、間隔は300 mmとする。

3. デッキリブが端部閉鎖部で梁と接する箇所および形鋼鋼製デッキが片持ちとなる箇所では、端部閉鎖板を形鋼鋼製デッキに溶接する。溶接長さは各リブあたり25 mmを超えるものとする。

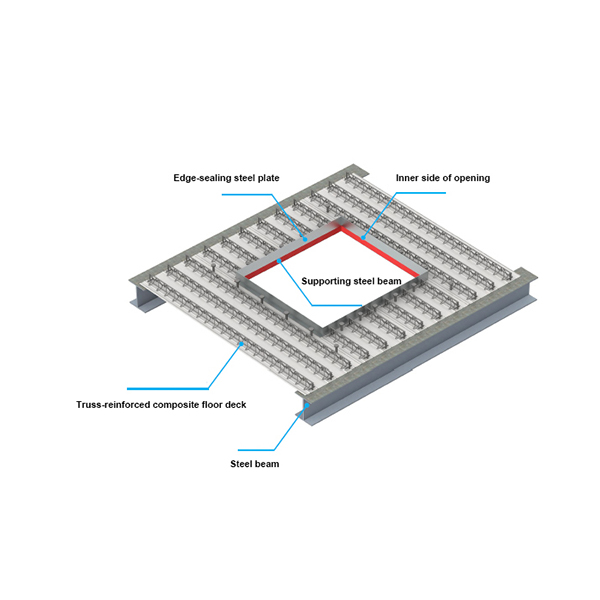

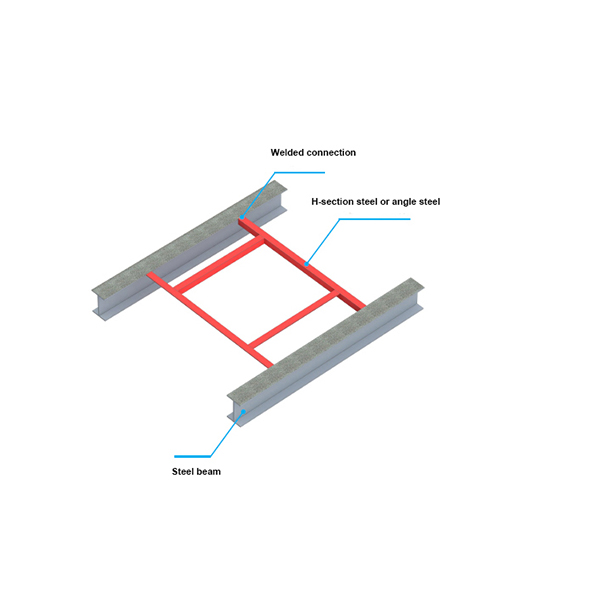

開口部詳細

開口部詳細

注記:

1. 合成床版内の円形開口の直径または矩形開口の辺長が300 mm以下の場合、補強措置は不要である。

2. 開口寸法が300 mmを超える場合、有効な補強措置を講じなければならない。溝形鋼またはアングル鋼を用いた接続は、リブと平行または直交方向に設置できる。

3. リブと平行方向の溶接スタッド間隔は300 mm以下とする。リブと直交方向では、各リブ谷部に少なくとも1本のスタッドを溶接する。

4. 施工手順：墨出し・位置決め → 溝形鋼またはアングル鋼設置 → 亜鉛めっきバッフル型枠設置 → 床デッキ敷設 → スタッド溶接 → 建築工事鉄筋結束。

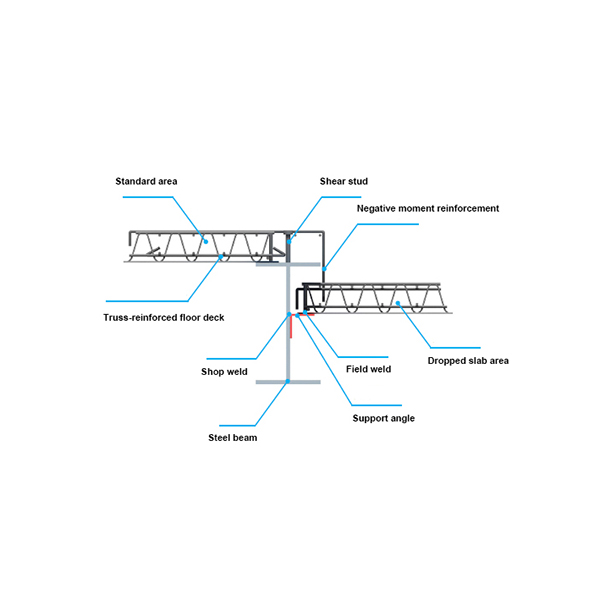

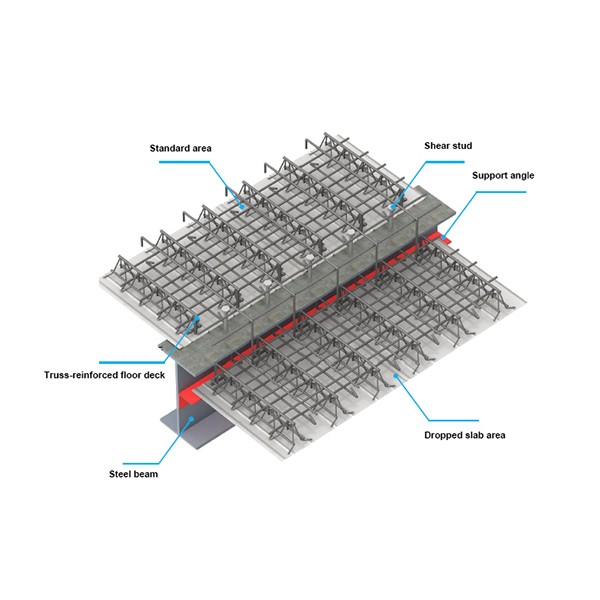

下げ床詳細（拡大図）

左側図

注記:

1. 下げ床の一端が鋼梁側面で支持される場合、梁ウェブにアングルを溶接することができる。アングル寸法はL100x6以上とし、溶接脚長は6 mm以上とする。

2. 下げ床の両端が鋼梁側面で支持される場合、梁ウェブに支持プレートを溶接することができる。プレートは鋼梁上フランジから100 mm以上突出させる。

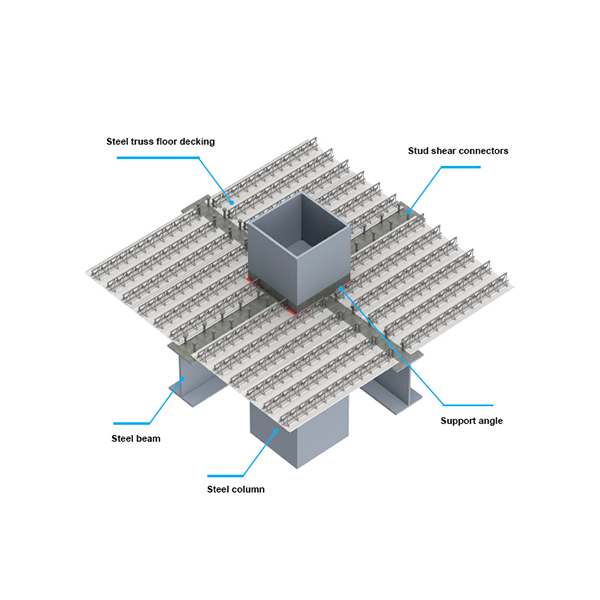

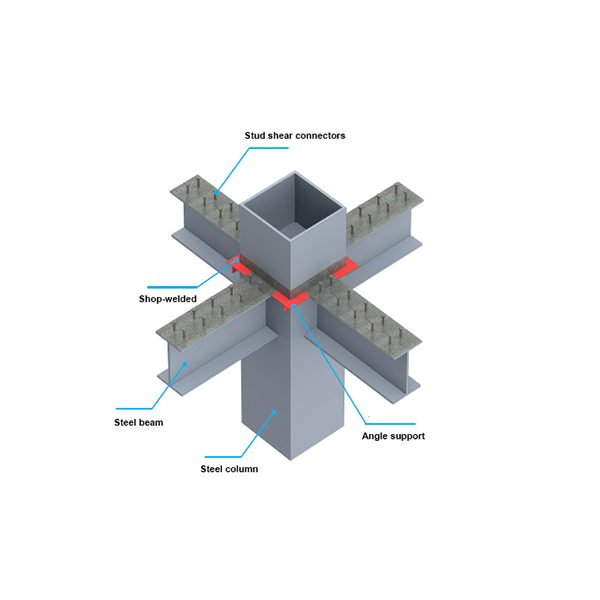

柱側支持接合詳細

支持アングル詳細

注記:

1. 合成床スラブが柱の交差部で中断され、梁の上フランジ外縁から柱の外面までの距離が75 mmを超える場合、補強措置を実施する必要があります。

2. 補強は、柱または梁の上フランジにアングル支持材を溶接することで実施できます。支持アングルの最小サイズはL50×5です。

3. 柱が開断面（例：H形断面）の場合、柱の開断面位置にある梁の上フランジに水平スチフナーを設置することができます。

4. 施工手順：墨出し・位置決め → 支持アングルの設置 → 床デッキの敷設 → スタッドせん断コネクタの溶接 → 土木工事（鉄筋結束）。
