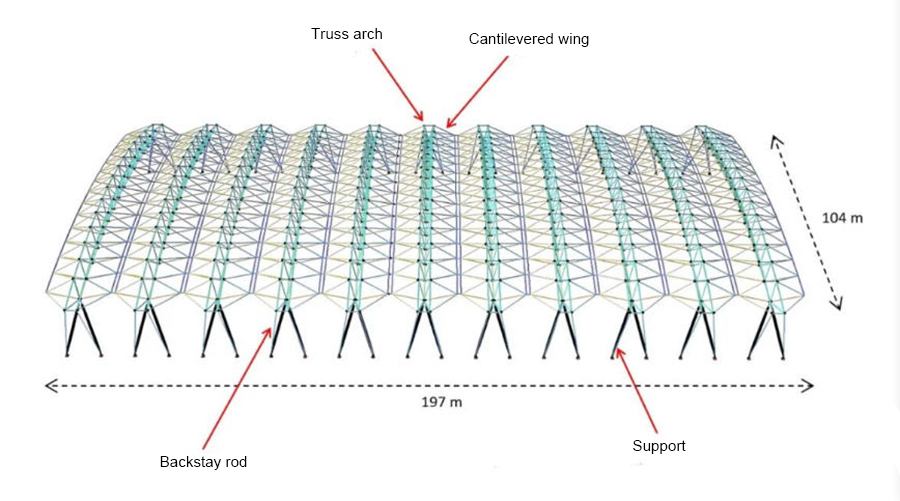

鋼トラスアーチは、トラスの荷重負担機構とアーチの幾何学的利点を組み合わせた空間構造形式であり、トラスの効率的な荷重伝達特性とアーチの圧縮下における優れた性能を統合したものである。断面構成に基づき、鋼管トラスアーチは平面型と空間型に分類される。

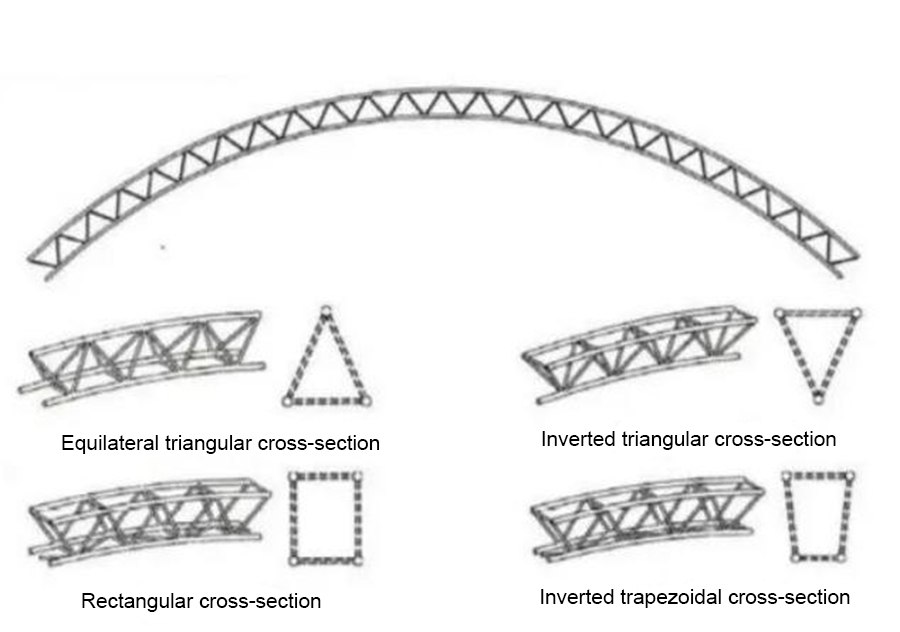

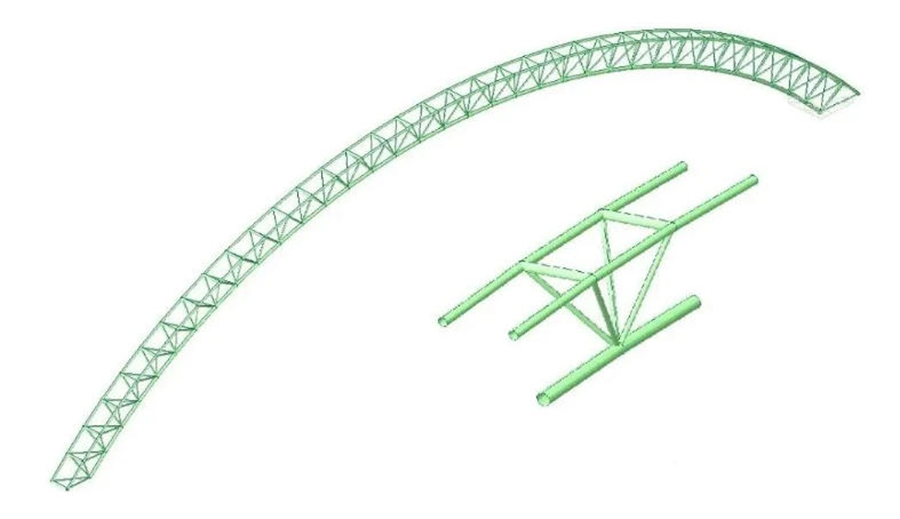

空間トラスアーチは多様な断面形状を有し、三角形、長方形、台形が最も一般的である。中でも三角形断面は、優れたねじり剛性と安定した空間的荷重支持性能を有するため好まれる。特に正三角形断面は三方向に均等な力の分布を可能にし、全体として優れた安定性を実現する。弦材および腹材は、円形鋼管、角形鋼管、またはその他の構造用鋼材形状で構成される。斜め腹材と弦材のなす角度は、接合部の剛性と効率的な荷重伝達を確保するため、理想的には30°から60°の範囲に維持されるべきである。

構造挙動に関して、トラス構造は本質的に単純支持梁から発展したものであり、そのため内部力の分布は単純支持梁のそれと密接に類似している。具体的には、弦材の内部力はスパン中央で最大となり、端部で最小となる,一方でスパン中央の弦材は最大の曲げモーメントの影響を受け、支点に向かうにつれて徐々に減少する。逆に、腹材の内部力は反対の傾向を示し、スパン中央で最小、端部で最大となる。支点付近の腹材はより大きなせん断力に耐える必要があり、スパン中央の腹材は比較的低い荷重条件となる。この特性により部材選定は位置ごとに最適化する必要があり、スパン中央の弦材には大断面を採用し、端部の腹材はせん断耐力および接合部強度を重視した設計とする必要がある。

多スパン連続トラスアーチ構造では、中間支点における負の曲げモーメントの存在により、単純支持トラスと比較して弦材の内部力分布が変化する。中間支点上部の弦材には応力反転や大きな力の増加が生じる可能性があり、適切な補強が必要となる。設計手順では、実際の支点条件および荷重条件に基づき、各部材ごとの断面照査および安定性解析を詳細に行う必要がある。さらに、空間トラスアーチ全体の空間安定性およびねじり効果も考慮しなければならず、特に長スパンまたは大荷重条件では、適切な断面選定およびブレース配置によって構造安全性を確保する必要がある。
