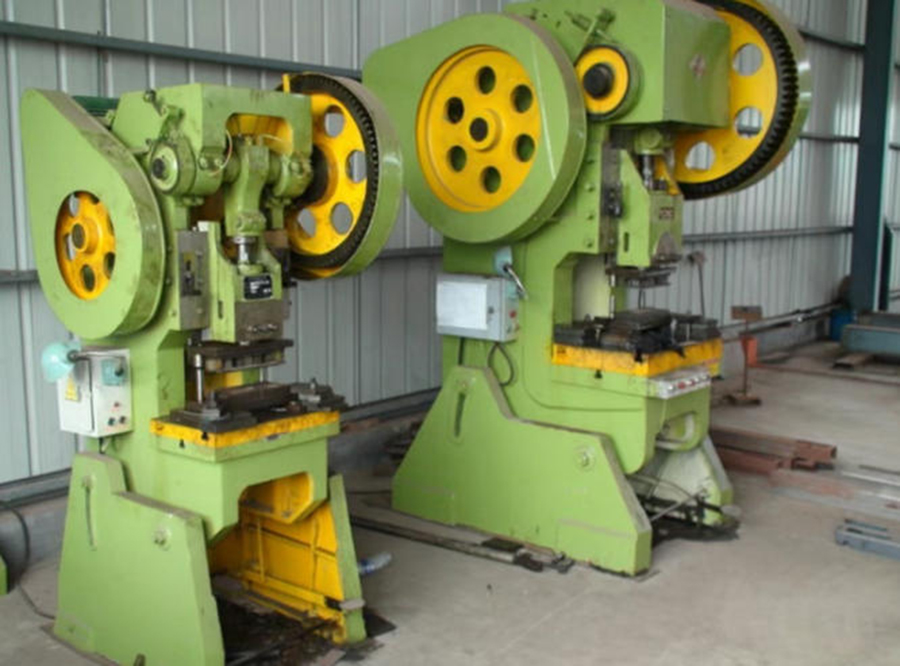

鉄骨構造物の製造において、ブランキングと穴あけは部品の精度を確保するために重要な工程です。厚さが12mm以下の同一仕様の部品をバッチ生産する場合、パンチプレスによる打ち抜き加工が推奨されます。作業中は、部品サイズに合った金型を選択し、パンチプレスに正確に取り付ける必要があります。バッチ生産に進む前に、最初の部品の品質を確認するために試し打ちを行う必要があります。この方法は効率的で、穴の位置の一貫性を確保でき、標準化された組立ライン生産に適しています。

スタンピングダイによる打ち抜き：

1. プレス加工は、厚さが12mm以下の同一仕様の部品のバッチ生産に使用できます。

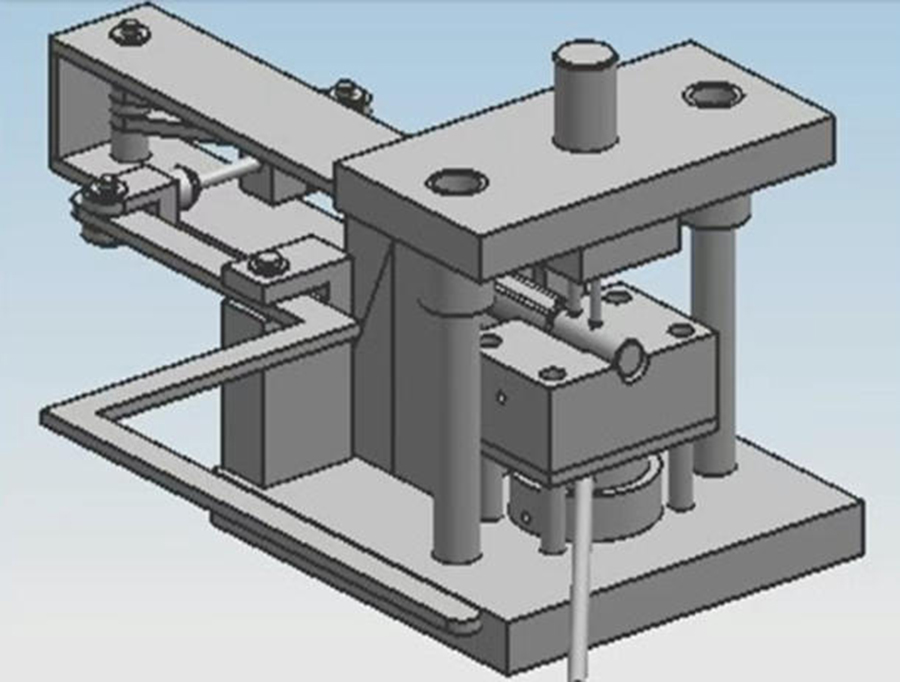

2. 適合する金型を選択し、プレス機に取り付けます。

3. 試し打ち。

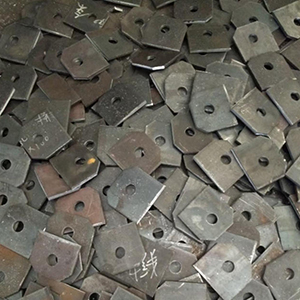

4. 最初の製品が検査に合格した後、量産を開始する。

機械加工が不可能な場合は、手動切断を用いることができます。手動切断では、まず鋼板上に穴の位置と輪郭を定めるための精密な線を引きます。次に、工具を用いて切断を行い、引いた線の範囲内で切断経路を厳密に制御します。手動切断は機械加工よりも時間がかかりますが、柔軟性が高く、不規則な形状の穴や機械加工が困難な箇所に適しています。

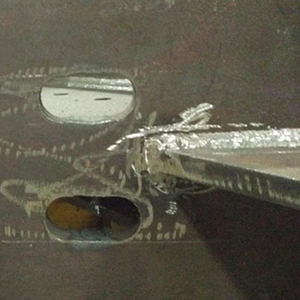

手動による穴あけ：穴は機械を使って開けることはできません。手作業で罫書き線を引くことで開けることができます。

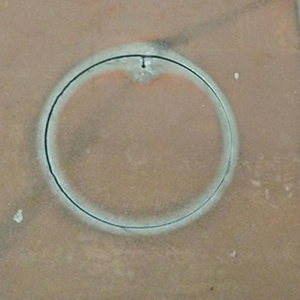

1. 筆記

2. 切削（工具を使用）

3. 線の範囲内で切る。

もう一つの一般的な方法は、ドリル加工と手動切削を組み合わせた方法です。まず、位置決め基準として、穴の位置の両端に丸穴を開けます。次に、2つの丸穴を繋ぎ、切断線を引きます。切断線に沿って中央部分を切断し、最後に切断面を研磨します。この方法は、ドリル加工の精度と手動切削の柔軟性を兼ね備えており、特に長くて細い穴や不規則な形状の開口部に適しており、穴あけの品質と効率を効果的に向上させます。

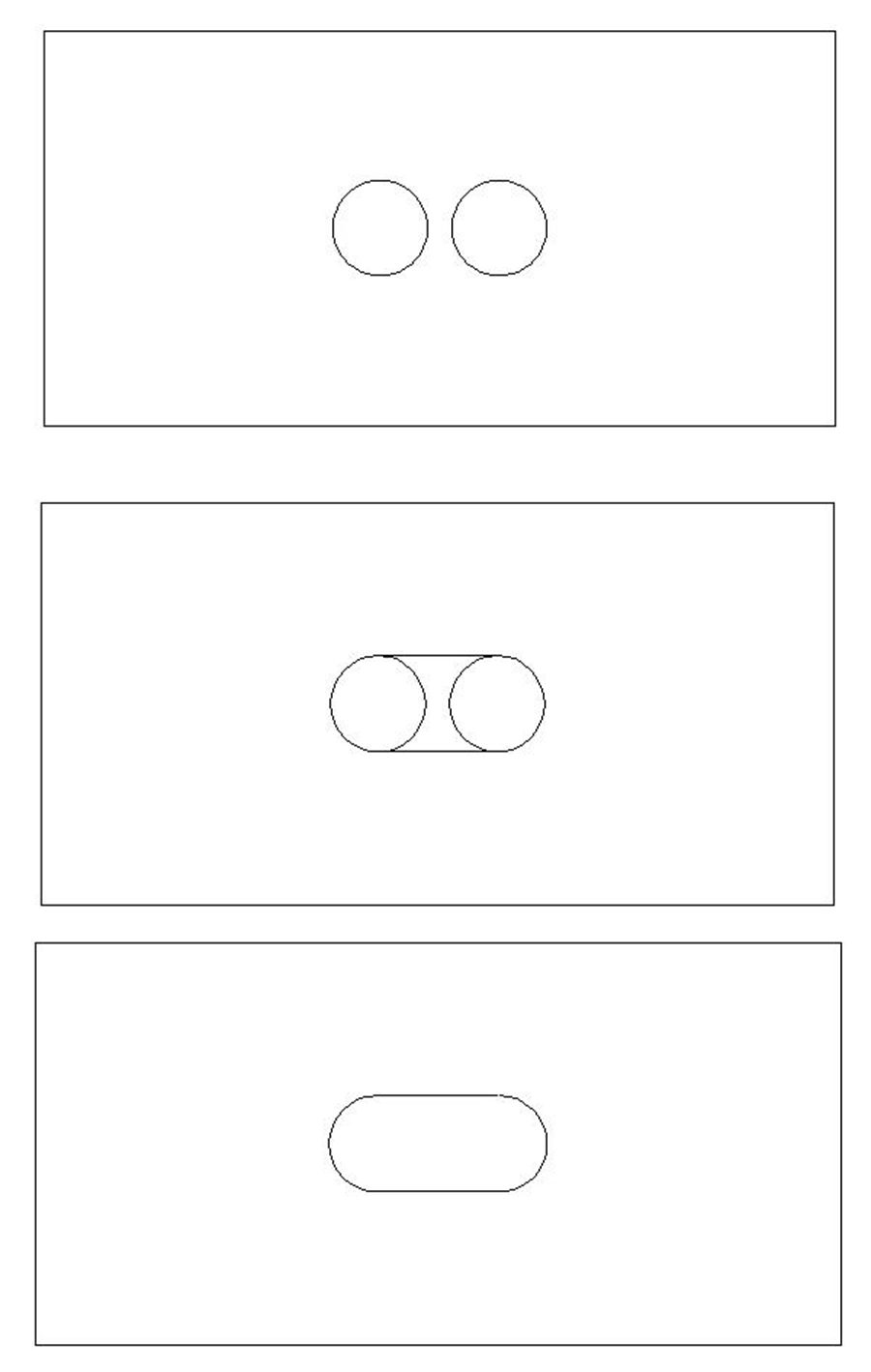

手動切削による穴あけ：

1. 両端に丸い穴を開ける。

2. 線をつなぎます。

3. 中央部分を切り落とします。

4. 研削。

溶接の直前に穴を開けましょう。パンチプレス、手動切断、ドリル＋切断など、どの方法を用いる場合でも、初回品検査は必須です。板厚とロットサイズに合った方法を選択すれば、鉄骨構造物の製作は順調に進みます。

さらに詳しい情報が必要な場合やご質問がある場合は、お気軽にYumisteelチームまでお問い合わせください。
