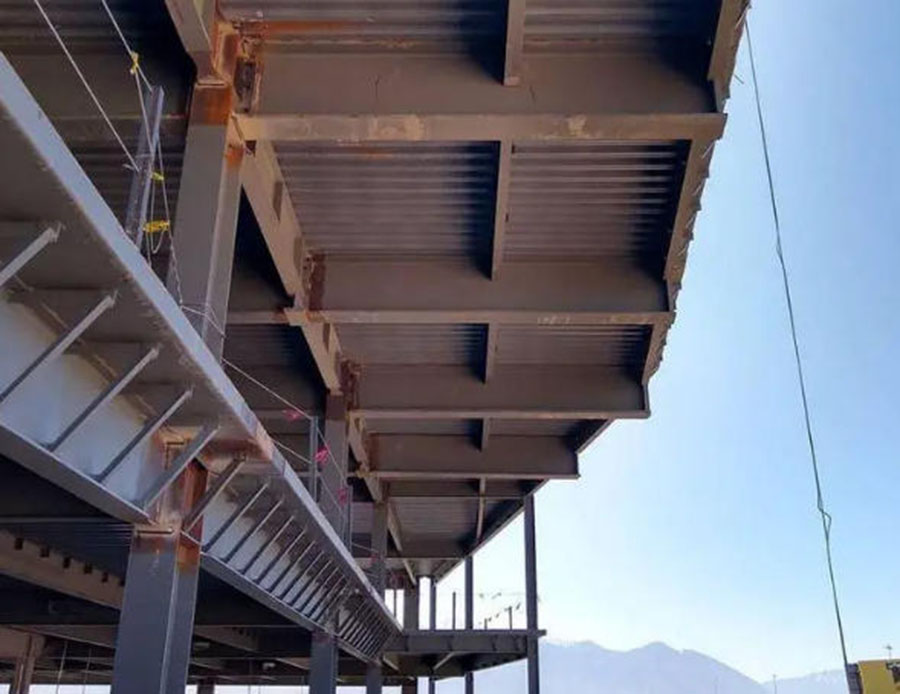

合成梁は、鋼板または圧延形鋼を溶接して一体化した荷重支持部材として製作される構造部材です。これらの部材は、建物のフレーム、橋梁、産業構造物における用途に応じて、圧縮力、引張力、または曲げ力に耐えることができます。最も一般的に使用される種類は、I形断面梁と箱形断面梁（長方形および台形の両方）です。適切に設計された合成梁は、供用期間全体を通じて安全性、使用性、耐久性を確保します。

1. 合成梁の種類

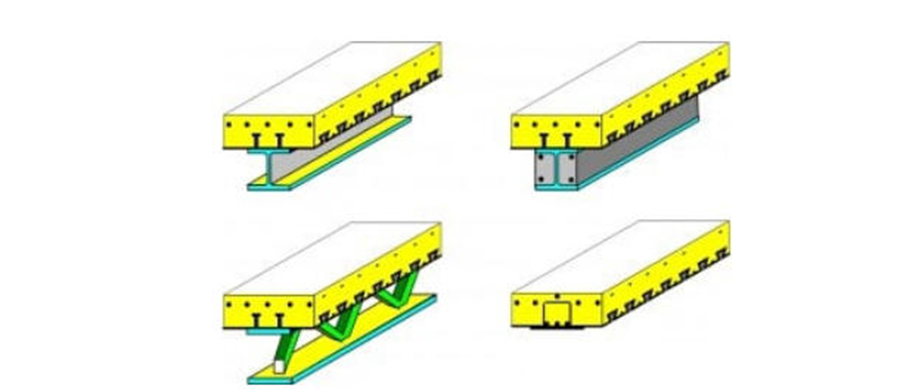

合成梁は、鋼板または形鋼を溶接によって接合して製造され、さまざまな荷重条件に抵抗できる一体化された断面を形成します。主な2つの構成は、経済的な材料使用で優れた曲げ性能を発揮するI形梁と、優れたねじり剛性を提供し、長方形または台形の断面形状を持つ箱桁です。箱桁は、閉断面形状による特性から、長大スパン用途や曲線橋の床版で特に好まれています。

2. 合成梁の設計基準

合成梁の設計には、強度、剛性、安定性という3つの基本特性について厳密な計算が必要であり、これらはすべて関連する設計基準に完全に適合しなければなりません。強度とは、作用する荷重によって永久変形や破断を生じることなく、梁が破壊に抵抗する能力を指します。剛性は、使用荷重下で弾性たわみに抵抗する梁の能力を測定するもので、変形が居住者の快適性および構造健全性に対して許容範囲内に維持されることを保証します。安定性には、全体安定性（横ねじれ座屈への抵抗）と局部安定性（個々の板要素の座屈への抵抗）の両方が含まれます。これらの挙動に影響を与える主要な断面特性には、断面積、断面二次モーメント、断面係数があります。

3. 合成梁の補剛材

合成梁は、局部安定性を向上させるために補剛材で補強されることがよくあります。これらの補剛材は、横補剛材（垂直方向）、縦補剛材（水平方向）、および短補剛材に分類され、それぞれウェブやフランジに沿った異なる位置で特定の役割を果たします。箱形断面の合成梁では、高さと幅の比率によって全体安定性が決まり、その値は3を超えてはなりません。H形断面またはI形断面梁では、全体安定性はスパンと梁せいの比率によって制御されます。ウェブプレートの局部安定性はウェブ高さと厚さの比率を制限することで確保され、I形梁では圧縮フランジの局部安定性は、自由突出幅と厚さの比率を制限することで維持されます。箱形梁では、圧縮フランジの局部安定性も同様にフランジ幅と厚さの比率によって制御されます。

合成梁の設計原理を理解することは、高層建築物から長大スパン橋梁まで、鋼構造物に携わるエンジニアにとって不可欠です。I形断面または箱形断面など、適切な梁形式を慎重に選択し、強度、剛性、安定性を十分に検証することで、設計者は安全で効率的な構造物を構築できます。補剛材を戦略的に配置することで、ウェブおよびフランジ要素が局部座屈に抵抗できるようになり、さらに全体安定性の基準によって構造全体の破壊を防止します。これらの原則に対する包括的な取り組みにより、合成梁はさまざまな荷重条件下で信頼性の高い性能を発揮し、現代の建設工学において不可欠な存在となっています。
