鋼構造物は、倉庫や橋梁から高層タワーや工業プラントまで、あらゆる場所で使用されています。しかし、その基本的な構成要素は多くの人にとってまだ馴染みがありません。一般的な鋼材プロファイル、その形状、荷重特性、接合方法を理解することは、長期間にわたって安全で効率的かつコスト効率の高い建築物を設計するための第一歩です。

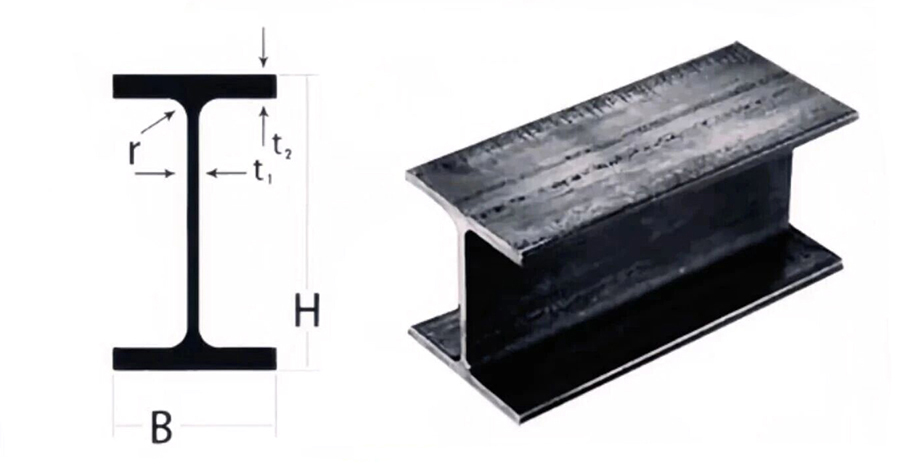

H形梁

H - 高さ；B - 幅；t1 - ウェブ厚；t2 - フランジ厚；r - コーナー半径；

H形鋼梁は、ユニバーサルスチールビームとも呼ばれ、その断面が文字「H」に似ていることから名付けられました。断面積の分布がより最適化され、強度重量比がより合理的な、経済的で効率的な鋼材プロファイルです。H形鋼の断面は通常、ウェブとフランジの2つの部分で構成され、ウェブは腰部、フランジは縁部とも呼ばれます。H形鋼は熱間圧延と溶接の両方によって製造されます。

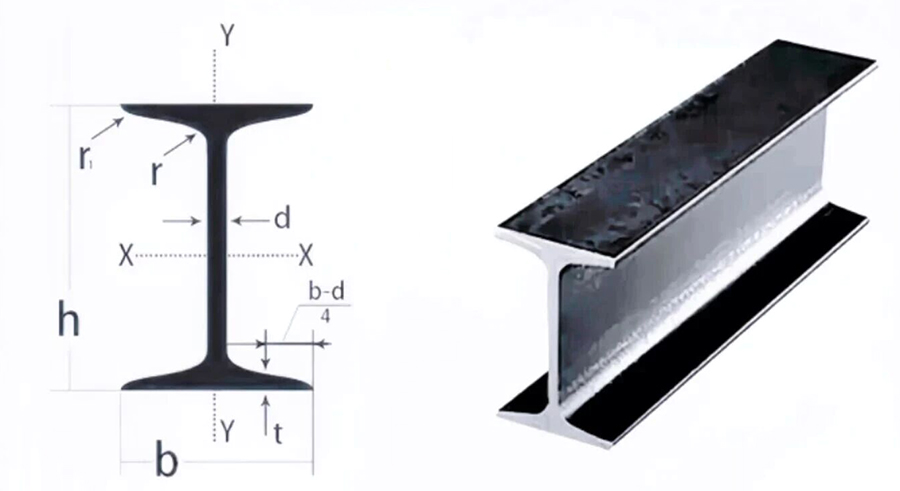

I形梁

h - 高さ；b - フランジ幅；d - ウェブ厚；t - 平均フランジ厚；r - 内側アーク半径；

I形鋼梁は、フランジとウェブの高さの比率により、広幅、中幅、狭幅フランジH形鋼に分類されます。広幅フランジH形鋼には、熱間圧延普通H形鋼、軽量H形鋼、広幅平行フランジH形鋼（H形鋼）が含まれます。フランジ内壁の傾斜は1:6です。

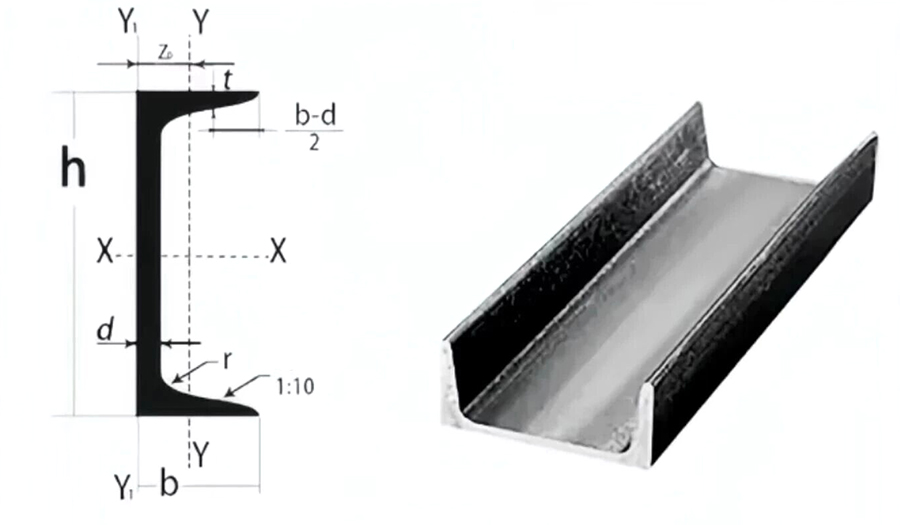

溝形鋼

h - 高さ；b - フランジ幅；d - ウェブ厚；t - 平均フランジ厚；| - 平均フランジ厚；r - 内側アーク半径；

溝形鋼は、U字形断面を持つ長尺の鋼材で、普通溝形鋼と軽量溝形鋼に分類されます。

仕様例：100*48*5.3は、ウェブ高さ100 mm（h）、フランジ幅48 mm（b）、ウェブ厚5.3 mm（d）の溝形鋼を示し、10#溝形鋼とも呼ばれます。

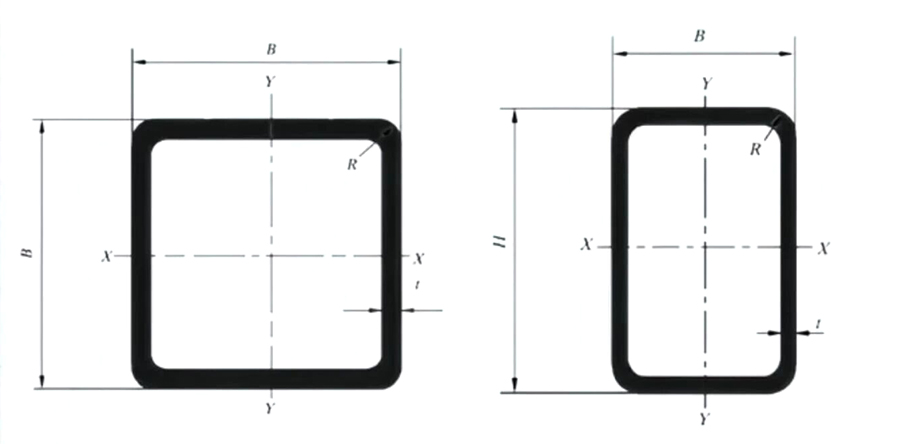

角形鋼管

B - 辺長；H - 長辺長さ；R - 外側アーク半径；t - 板厚

角形鋼管は、長方形の中空断面を持つ鋼材で、長方形鋼管とも呼ばれます。角形鋼管の幾何学的パラメータは、長さと幅の寸法（通常、幅Bと高さHで表される）、板厚t、長さLです。このうちB、H、tがより重要です。記号は一般的にB×H×t×Lで表されます。

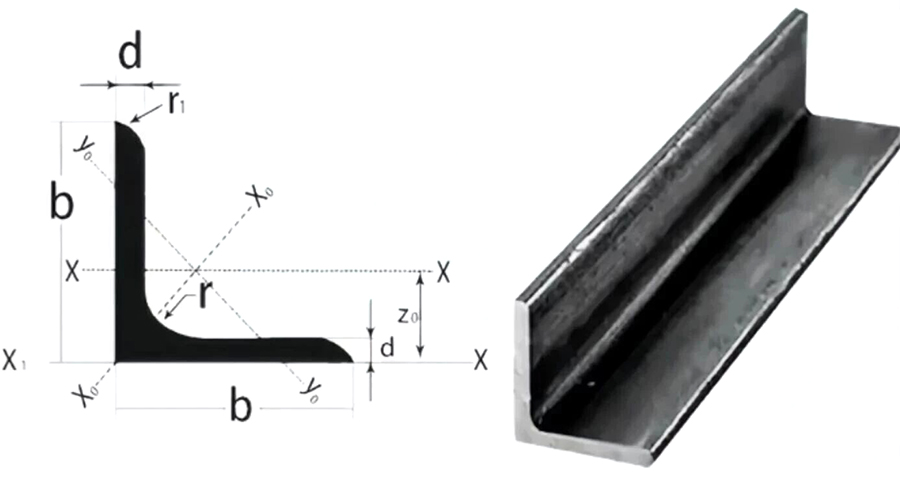

山形鋼

b - 短辺幅；d - 一辺の厚さ；r - 内側アーク半径；r1 - 一辺の外側アーク半径；

山形鋼は、一般にアングル鉄または三角鉄とも呼ばれ、互いに垂直な2つの辺を持ち、角度を形成する長尺の鋼材です。山形鋼はさらに、等辺山形鋼と不等辺山形鋼に分類されます。

仕様はミリメートル単位で、辺幅×辺幅×辺厚で表されます。

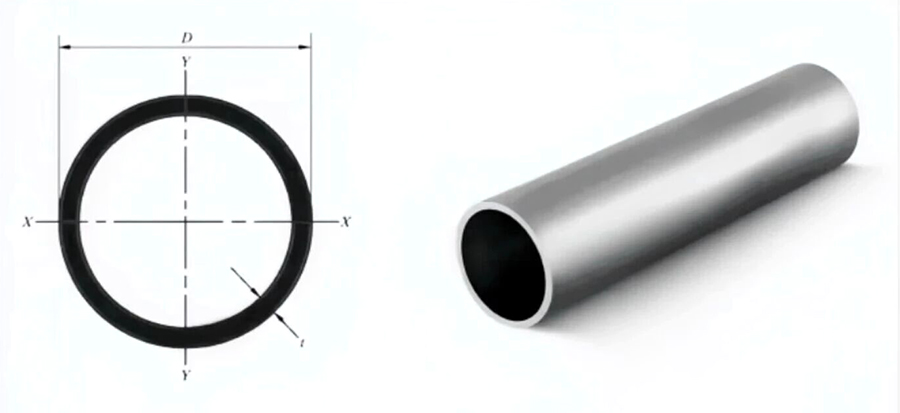

丸鋼管

B - 一辺の長さ；H - 長辺の長さ；R - 外側アーク半径；t - 板厚；

丸鋼管とは、両端が開放され、同心円状の中空円形断面を持つ鋼材であり、その長さは周長に比べて大きいものを指します。仕様は外形寸法（外径または辺長など）、内径、板厚によって表されます。管サイズの説明では、最初の数値は常に外径を示します。外径219 mmの管はN200（呼び径）の管です。2番目の数値は一般的に板厚を示します。

鋼構造の基礎を習得することで、適切なフレームシステムを選択し、正しい接合部を指定し、荷重特性を予測できるようになります。倉庫から高層建築物まで、これらの基本原則は設計の基盤となります。この知識を実際のプロジェクトに活用し始めましょう。効率的で安全かつコスト効率の高い鋼構造建設は、基礎を正しく理解することから始まります。
